吊り具 > シャックル > JIS規格シャックル(BBシャックル) 生地

メーカー&商社だからできる
高品質商品を安心・安全と共にお届け

JIS規格シャックル(BBシャックル) 生地 JIS規格シャックル(BBシャックル) 生地
JIS規格シャックル(BBシャックル) 生地 JIS規格シャックル(BBシャックル) 生地
拡大画像

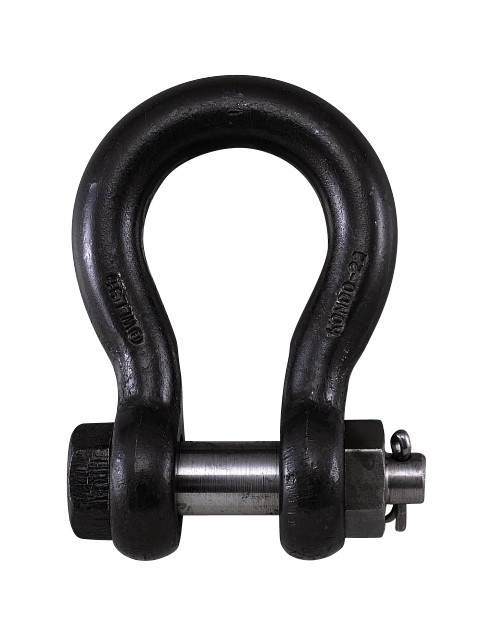

JIS規格シャックル(BBシャックル) 生地

(JIS B 2801-1996)に基づいて製造・管理された、M級シャックルです。

【使用上の注意】
※使用荷重以下でご使用ください。
シャックルシャックルを継ぐときは、クラウン(本体R部)で継いで下さい。
シャックルは、荷重が縦方向に加わるようにして使用してください。
シャックルの取付けは、常にボルト側を静索(ワイヤロープが動かない側)にしてください。
シャックルに取付けるワイヤロープは、必ず重ならないようにしてください

出荷目安:3〜7営業日以内

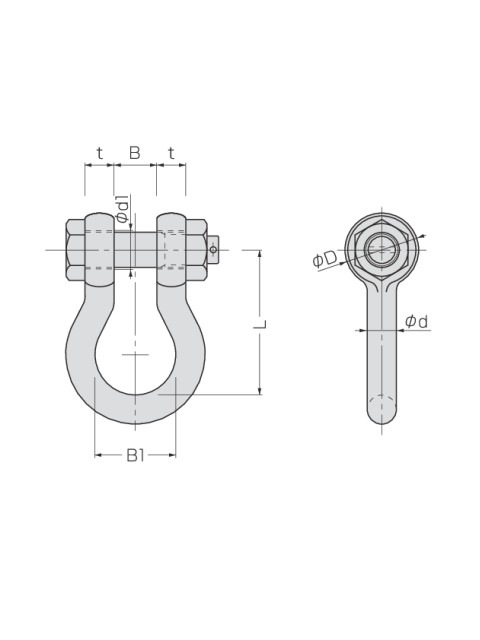

寸法単位:(mm)
商品コード 呼び
(t・d)
使用
荷重
[tf]
d B B1 D L d1 ピン径 ねじ径 重量
[kg]
価格
(税抜)
022BBNA020 20 2.5 23 31 58 50 104 25 24 M24 1.8 2,280
022BBNA022 22 3.15 26 34 65 55 117 27 26 M24 2.2 2,580
022BBNA024 24 3.6 28 39 70 62 126 31 30 M30 3 3,280
022BBNA026 26 4 30 41 75 66 135 33 32 M30 3.6 3,880
022BBNA028 28 4.8 32 43 80 70 144 35 34 M33 4.4 4,380
022BBNA030 30 5 34 45 85 75 153 37 36 M36 5.3 5,180
022BBNA032 32 6.3 37 48 93 80 167 39 38 M36 6.75 6,180
022BBNA034 34 7 39 50 98 85 176 41 40 M39 8.1 7,800
022BBNA036 36 8 42 54 105 90 190 43 42 M42 9.8 9,800
022BBNA038 38 9 44 57 110 95 198 47 46 M45 11.5 10,800
022BBNA040 40 10 47 60 118 100 212 49 48 M48 14.2 13,800
022BBNA042 42 11 49 63 123 105 220 53 51 M48 15.9 18,000
022BBNA044 44 12.5 51 66 128 110 230 56 54 M48 18.8 23,800
022BBNA046 46 13 53 68 133 115 240 58 56 M48 20 26,800
022BBNA048 48 14 55 72 138 120 248 60 58 M56 22.9 29,800
022BBNA050 50 16 57 75 143 125 257 62 60 M56 26.4 34,800
022BBNA055 55 18 62 83 155 138 280 67 65 M64 34.8 39,800
022BBNA060 60 20 69 90 178 150 310 72 70 M64 42.6 54,800
