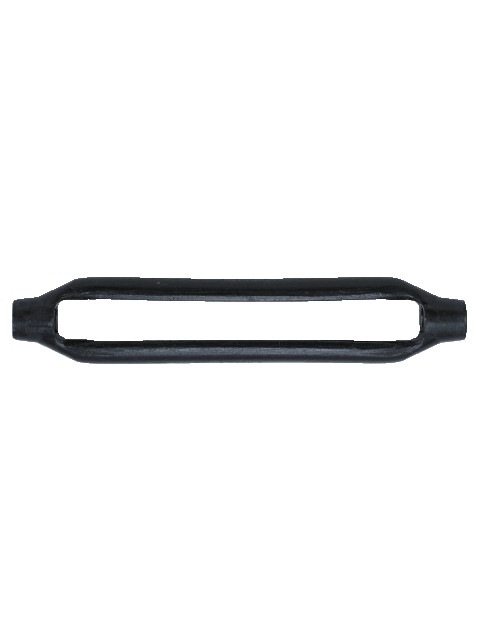

JIS建築用ターンバックル胴
【特長】
●JIS A 5541-2008
●通電加熱機により均一加熱。
●ロボットにより高精度に鍛造。
※胴の永久変形は、表の保証荷重で胴の長さ(L)の0.5%以内とする。
※保証荷重は短期許容応力に相当する。
※M12はLSタイプになります。
※表に記載されている重量は実測値です。
出荷目安:2-3営業日以内
商品コード |
型式 |
呼び径 |

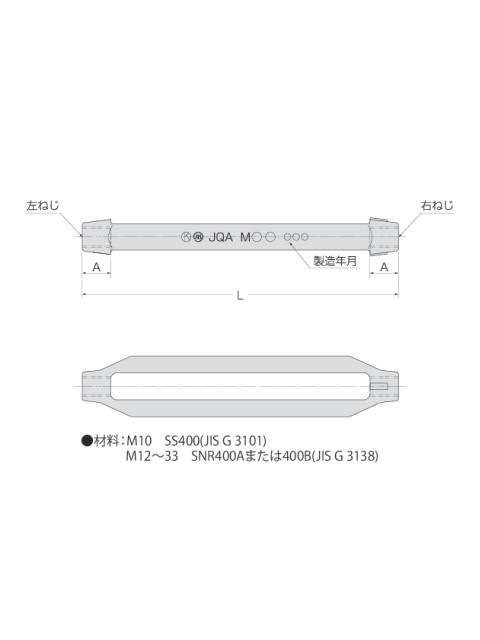

全長L
[mm] |
頭長A |
引張荷重最小 |
保証
荷重 |
重量 [kg] |
価格
(税抜) |
011A1AB10 |
AB10 |
M10 |
150 |
14
以上 |
3.2tf |
1.4tf |
0.180 |
100 |
011A1ALSB12 |
AB12 |
M12 |
200 |
17
以上 |
4.6tf |
2.1tf |
0.318 |
150 |
011A1AB14 |
AB14 |
M14 |
230 |
20
以上 |
6.3tf |
2.9tf |
0.545 |
173 |
011A1AB16 |
AB16 |
M16 |
250 |
23
以上 |
8.5tf |
3.9tf |
0.685 |
208 |
011A1AB18 |
AB18 |
M18 |
280 |
25
以上 |
10.5tf |
4.9tf |
1.05 |
370 |
011A1AB20 |
AB20 |
M20 |
300 |
28
以上 |
13.4tf |
6.1tf |
1.340 |
480 |
011A1AB22 |
AB22 |
M22 |
330 |
31
以上 |
16.4tf |
7.6tf |
1.580 |
648 |
011A1AB24 |
AB24 |
M24 |
350 |
34
以上 |
19.2tf |
8.9tf |
2.120 |
958 |
011A1AB27 |
AB27 |
M27 |
400 |
38
以上 |
24.9tf |
11.4tf |
3.360 |
1,740 |
011A1AB30 |
AB30 |
M30 |
400 |
42
以上 |
30.5tf |
14.1tf |
4.180 |
2,330 |
011A1AB33 |
AB33 |
M33 |
450 |
46
以上 |
37.7tf |
17.3tf |
5.070 |
3,740 |
もしご希望のサイズ等がなくても
特注品として製作可能!お気軽にお問合せを
