吊り具 > アイボルト・ナット > アイボルト(Mねじ) 生地

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

アイボルト(Mねじ) 生地 アイボルト(Mねじ) 生地 アイボルト(Mねじ) 生地
アイボルト(Mねじ) 生地 アイボルト(Mねじ) 生地 アイボルト(Mねじ) 生地
拡大画像

アイボルト(Mねじ) 生地

北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

材質:SS400
寸法はJIS B 1168-1994による。

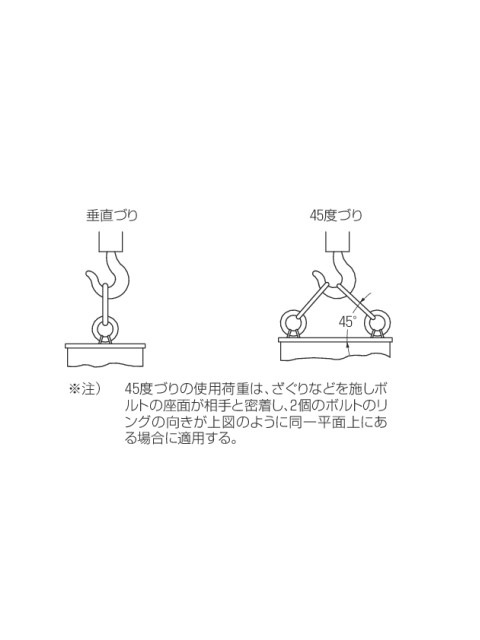

※使用荷重は垂直吊りまたは2個で45゜吊り。
45度吊りの使用荷重は、ざぐりなどを施しボルトの座面が相手と密着し、2個のボルトのリングの向きが同一平面内にある場合に適用する。

出荷目安:当日〜翌日出荷(営業日)

商品コード 呼び 使用荷重
[kgf]
重量
[kg]
10701AM06 M6 60 0.016
10701AM08 M8 80 0.03
10701AM10 M10 150 0.06
10701AM12 M12 220 0.12
10701AM16 M16 450 0.22
10701AM20 M20 630 0.39
10701AM22 M22 790 0.56
10701AM24 M24 950 0.8
10701AM30 M30 1,500 1.56
10701AM36 M36 2,300 2.9
10701AM42 M42 3,400 4.4
10701AM48 M48 4,500 6.1
10701AM64 M64 9,000 11.5

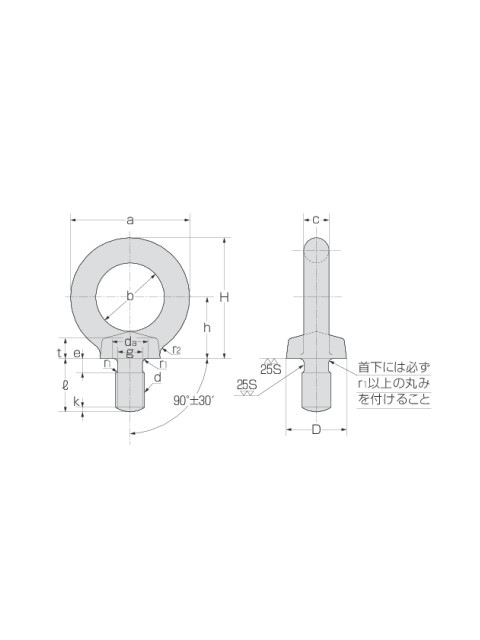

サイズ表 単位(mm)
呼び a b c D t h H
参考
[l] e g
最小
r1
最小
da
最大
r2
k
M6 26 16 5.8 13.5 6 14 27 14 2 4.5 0.8 7.1 2 1
M8 32.6 20 6.3 16 5 17 33.3 15 3 6 1 9.2 4 1.2
M10 41 25 8 20 7 21 41.5 18 4 7.7 1.2 11.2 4 1.5
M12 50 30 10 25 9 26 51 22 5 9.4 1.4 14.2 6 2
M16 60 35 12.5 30 11 30 60 27 5 13 1.6 18.2 6 2
M20 72 40 16 35 13 35 71 30 6 16.4 2 22.4 8 2.5
M22 80 44 19 40 16.5 43 84 35 7 18.5 2.3 24.4 10 2.5
M24 90 50 20 45 18 45 90 38 8 19.6 2.5 26.4 12 3
M30 110 60 25 60 22 55 110 45 8 25 3 33.4 15 3.5
M36 133 70 31.5 70 26 65 131.5 55 10 30.3 3 39.4 18 4
M42 151 80 35.5 80 30 75 150.5 65 12 35.6 3.5 45.6 20 4.5
M48 170 90 40 90 35 85 170 70 12 41 4 52.6 22 5
M64 210 110 50 110 42 105 210 90 14 55.7 5 71 25 6
