吊り具 > アイボルト・ナット > アイボルト(Wねじ) 生地

メーカー&商社だからできる
高品質商品を安心・安全と共にお届け

アイボルト(Wねじ) 生地 アイボルト(Wねじ) 生地 アイボルト(Wねじ) 生地
アイボルト(Wねじ) 生地 アイボルト(Wねじ) 生地 アイボルト(Wねじ) 生地
拡大画像

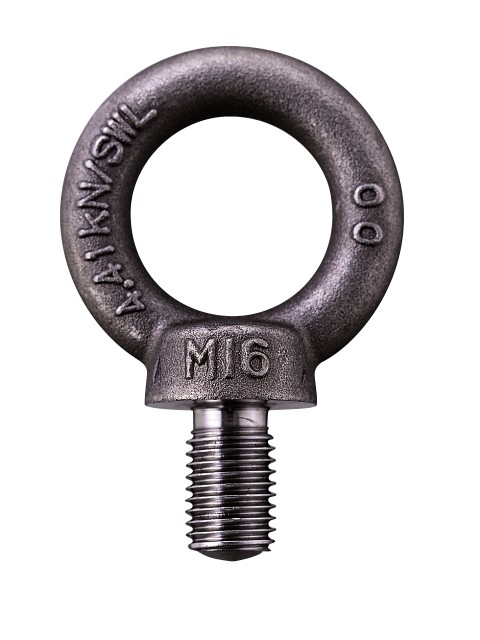

アイボルト(Wねじ) 生地

材質:SS400
寸法はJIS B 1168-1994による
Wねじの寸法および使用荷重については、JIS B 1168-1960〜1966に準じる。

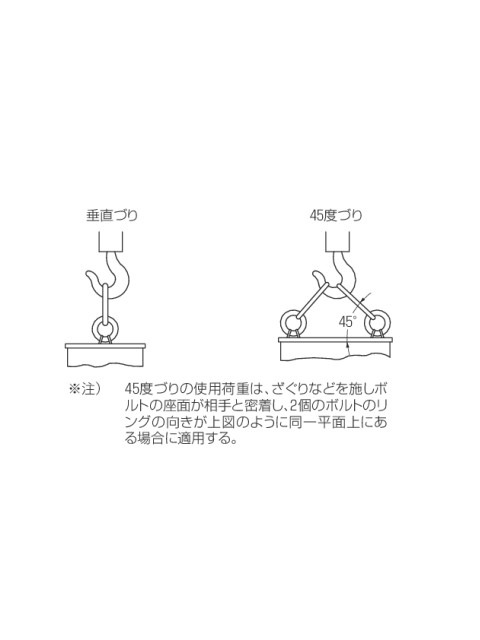

※使用荷重は垂直吊りまたは2個で45゜吊り
45度吊りの使用荷重は、ざぐりなどを施しボルトの座面が相手と密着し、2個のボルトのリングの向きが同一平面内にある場合に適用する。

出荷目安:3営業日以内

商品コード 呼び 使用荷重[kgf] 重量[kg] 価格(税抜)
10701AW020 W1/4 - 0.016 160
10701AW025 W5/16 - 0.03 120
10701AW030 W3/8 140 0.06 120
10701AW040 W1/2 220 0.12 150
10701AW050 W5/8 400 0.22 250
10701AW060 W3/4 600 0.39 370
10701AW070 W7/8 800 0.56 630
10701AW100 W1″ 950 0.8 720
10701AW120 W1 1/4 1,500 1.56 1,390
10701AW140 W1 1/2 2,300 2.9 2,690
10701AW160 W1 3/4 3,400 4.4 4,390
10701AW200 W2″ 4,500 6.1 7,990
10701AW240 W2 1/2 9,000 11.5 15,900

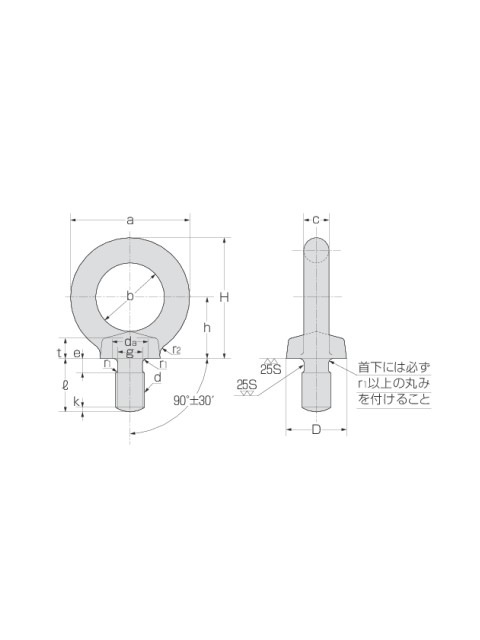

サイズ表 単位(mm)
呼び a b c D t h H
参考
[l] e g
最小
r1
最小
da
最大
r2
k
W1/4 26 16 5.8 13.5 6 14 27 14 2 4.5 0.8 7.1 2 1
W5/16 32.6 20 6.3 16 5 17 33.3 15 3 6 1 9.2 4 1.2
W3/8 41 25 8 20 7 21 41.5 18 4 7.7 1.2 11.2 4 1.5
W1/2 50 30 10 25 9 26 51 22 5 9.4 1.4 14.2 6 2
W5/8 60 35 12.5 30 11 30 60 27 5 13 1.6 18.2 6 2
W3/4 72 40 16 35 13 35 71 30 6 16.4 2 22.4 8 2.5
W7/8 80 44 19 40 16.5 43 84 35 7 18.5 2.3 24.4 10 2.5
W1″ 90 50 20 45 18 45 90 38 8 19.6 2.5 26.4 12 3
W1 1/4 110 60 25 60 22 55 110 45 8 25 3 33.4 15 3.5
W1 1/2 133 70 31.5 70 26 65 131.5 55 10 30.3 3 39.4 18 4
W1 3/4 151 80 35.5 80 30 75 150.5 65 12 35.6 3.5 45.6 20 4.5
W2″ 170 90 40 90 35 85 170 70 12 41 4 52.6 22 5
W2 1/2 210 110 50 110 42 105 210 90 14 55.7 5 71 25 6
