吊り具 > 自在アイボルト > RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン
RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン
RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン
拡大画像

RUD ロードリングプラス(VLBG型全方向アイボルト) ルッドスパンセットジャパン

北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

【特長】

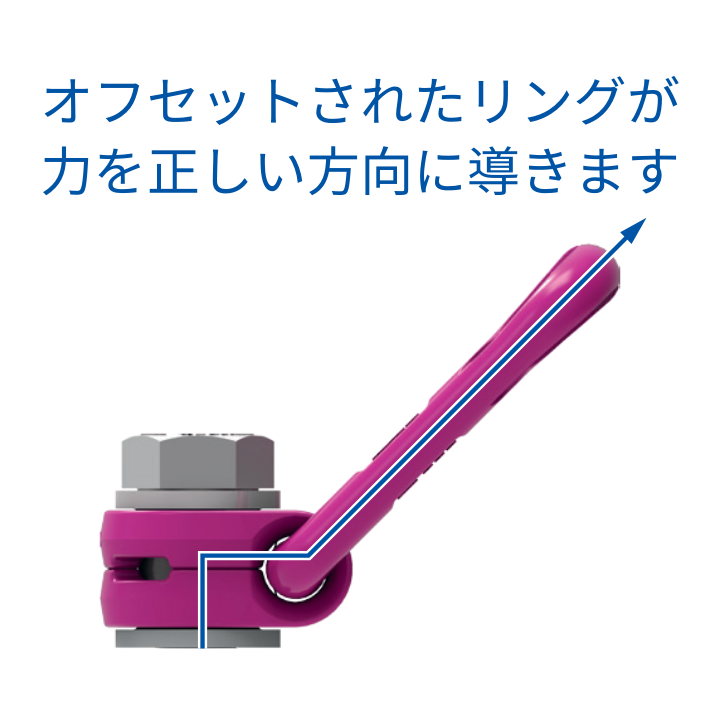

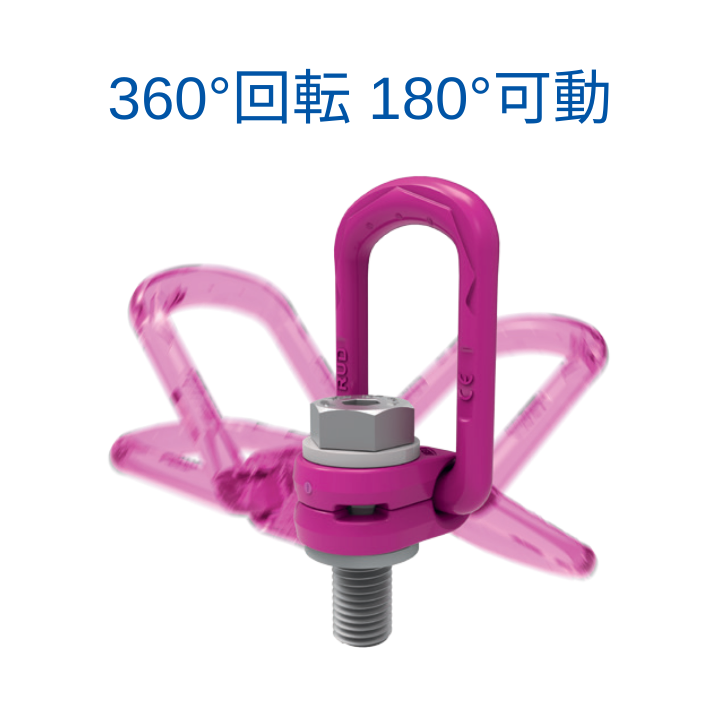

ロードリング・プラスは、リング部の180°可動と、ボルトを軸にした360°回転により、全方向負荷に柔軟に対応します。ボルト位置とリングをずらした設計により、従来品では横荷重のみが負荷されるような状況でも、正常で安全な使用が可能。また、全数磁気探傷検査に合格したハイテン10.9級以上、又はICEボルトのみを使用。強靭な仕様で、高い安全性を確保しています。
・全方向負荷可能
・ボルトには脱落防止用抜け止め加工を施しています。
・ボルトは10.9級以上、又はICEボルトを採用しております。
・雰囲気温度によって色変化するパープルパウダーコーティングを施しています。
・鍛造加工、ニッケル、クロム、モリブデン配合高級合金鋼を使用。
※弊社純正ボルト以外は決して使用しないで下さい。

※安全係数 4:1
※ボルトは記載の締付トルクに則って取り付けてください。

出荷目安:都度確認

商品コード 型式 使用荷重
[tf]
重量
[kg]
締め付け
トルク
035STVLBGM08 VLBG-PLUS 0.63t M8 0.63 0.3 30Nm
035STVLBGM10 VLBG-PLUS 0.9t M10 0.9 0.31 60Nm
035STVLBGM12 VLBG-PLUS 1.35t M12 1.35 0.34 150Nm
035STVLBGM16 VLBG-PLUS 2t M16 2 0.55 150Nm
035STVLBGM20 VLBG-PLUS 3.5t M20 3.5 1.3 400Nm
035STVLBGM24 VLBG-PLUS 4.5t M24 4.5 1.4 760Nm
035STVLBGM30 VLBG-PLUS 6.7t M30 6.7 3.22 1000Nm
035STVLBGM36 VLBG-PLUS 8t M36 8 6 800Nm
035STVLBGM4210 VLBG-PLUS 10t M42 10 6.6 1,000Nm
035STVLBGM4215 VLBG-PLUS 15t M42 15 10.9 1,500Nm
035STVLBGM48 VLBG-PLUS 20t M48 20 11.6 2,000Nm

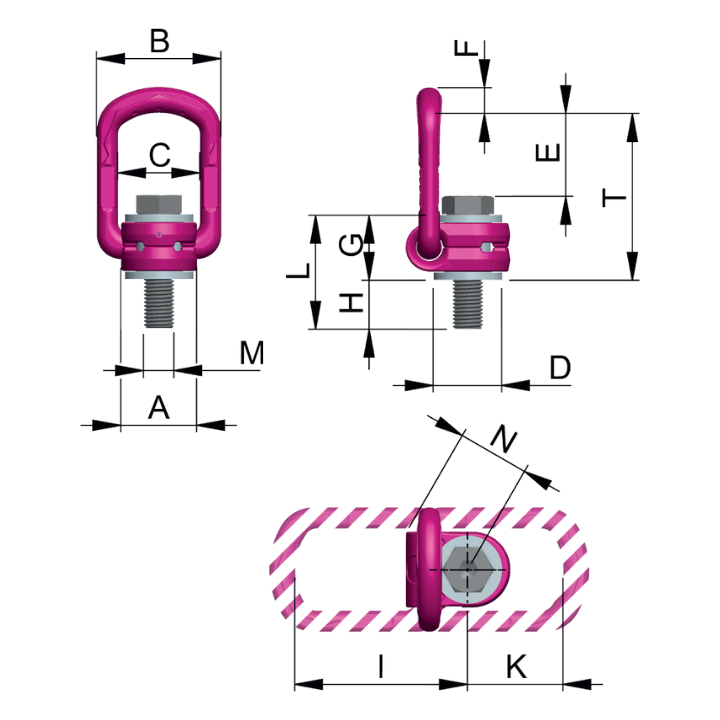

サイズ表 単位(mm)

型式 T A B C D E F G H I K L N
VLBG-PLUS 0.63t M8 75 30 54 34 24 40 10 29 11 75 45 40 32
VLBG-PLUS 0.9t M10 75 30 54 34 24 39 10 29 15 75 45 44 32
VLBG-PLUS 1.35t M12 75 32 54 34 26 38 10 29 18 75 45 47 32
VLBG-PLUS 2t M16 85 33 56 36 30 39 13.5 36 22 86 47 58 38
VLBG-PLUS 3.5t M20 110 50 82 54 45 55 16.5 43 32 113 64 75 48
VLBG-PLUS 4.5t M24 125 50 82 54 45 67 18 43 37 130 78 80 48
VLBG-PLUS 6.7t M30 147 60 103 65 60 67 22.5 61 49 151 80 110 67
VLBG-PLUS 8t M36 197 77 122 82 70 97 26.5 77 63 205 110 140 87
VLBG-PLUS 10t M42 197 77 122 82 70 94 26.5 77 73 205 110 150 70
VLBG-PLUS 15t M42 222 95 156 100 85 109 36 87 63 230 130 150 100
VLBG-PLUS 20t M48 222 95 156 100 95 105 36 87 73 230 130 160 100
