吊り具 > 自在アイボルト > アンカーポイント

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

アンカーポイント アンカーポイント アンカーポイント
アンカーポイント アンカーポイント アンカーポイント
拡大画像

アンカーポイント

YOKE 自在アイボルトの特徴


北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。
  【特長】

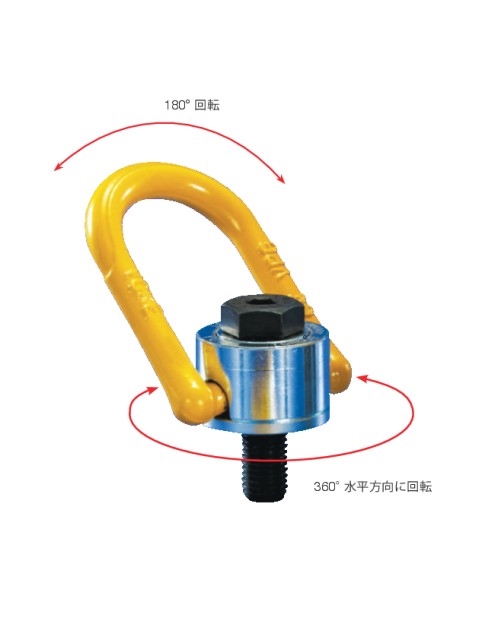

●リング部分が180°可動し、軸方向に対しては360°回転します。
●JIS型アイボルトでは実現できなかった横吊りや非対称な荷物の斜め吊り、引き起こし作業を可能としました。
●JIS型アイボルトと同じねじサイズで約4倍の使用荷重のため、ねじ穴加工がより小さいサイズで済みます。

【用途】
●大型樹脂成形用金型、ダイキャスト用金型の移動、反転作業
●大型コンクリート二次製品(PC構造物)の移動、設置作業
●トンネル、橋梁工事などの重量部材の搬入、移動
●各種プラント、機械装置などの搬入、移動、設置

※安全係数 4:1
※ボルトは記載の締付トルクに則って取り付けてください。

出荷目安:3営業日以内

商品コード 型式 使用荷重
[tf]
サイズ 締付トルク 重量
[kg]
035ZYAP08 AP-08 0.5 M8 30Nm 0.3
035ZYAP10 AP-10 0.7 M10 60Nm 0.3
035ZYAP12 AP-12 1 M12 100Nm 0.3
035ZYAP16 AP-16 2 M16 150Nm 0.9
035ZYAP20 AP-20 3 M20 250Nm 1
035ZYAP24 AP-24 5 M24 400Nm 2.6
035ZYAP30 AP-30 7.8 M30 500Nm 5
035ZYAP36 AP-36 12.5 M36 1,000Nm 9.6
035ZYAP42 AP-42 15.6 M42 1,500Nm 10.9
035ZYAP48 AP-48 20 M48 2,000Nm 11.6

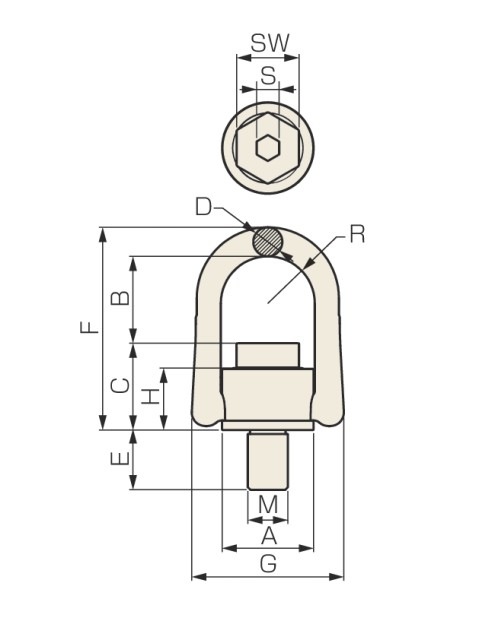

サイズ表 単位(mm)
型式 A B C D E F G H R S SW
AP-08 33 42 28 11 12 80 58 23 17 6 13
AP-10 33 41 29 11 15 80 58 23 17 6 17
AP-12 33 40 31 11 20 80 58 23 17 8 19
AP-16 50 54 46 17 24 117 90 36 27 10 24
AP-20 50 52 49 17 30 117 90 36 27 12 30
AP-24 72 81 59 25 36 163 125 44 37 14 36
AP-30 87 94 81 30 48 204 148 62 46 17 46
AP-36 110 112 98 36 54 247 188 75 57 22 55
AP-42 110 101 108 36 63 247 188 83 57 24 65
AP-48 110 97 113 36 72 248 188 83 57 27 75
  • 北海道・沖縄・離島運賃別途

> 各種マークについて

  • 価格: 円(税込)
  • 商品選択
  • 数量 :
  • かごに入れる すぐに購入
    • お気に入りリスト
    • 商品についての問い合わせ
    見積り依頼

    特注品ページ
