げんばのドン トップ
吊り具 > 自在アイボルト > RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン
RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン
RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン
拡大画像

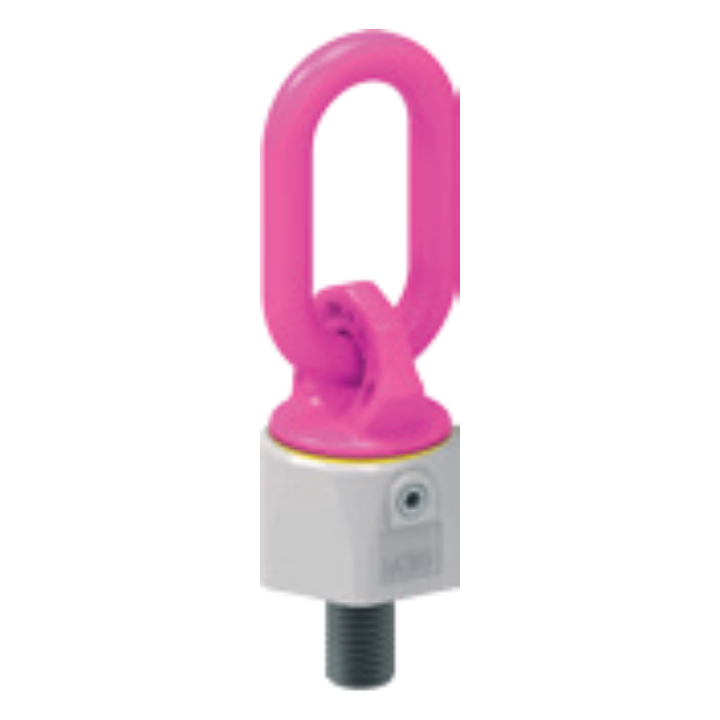

RUD バリオリング(VWBG型ベアリング入り全方向アイボルト) ルッドスパンセットジャパン

北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

【特長】

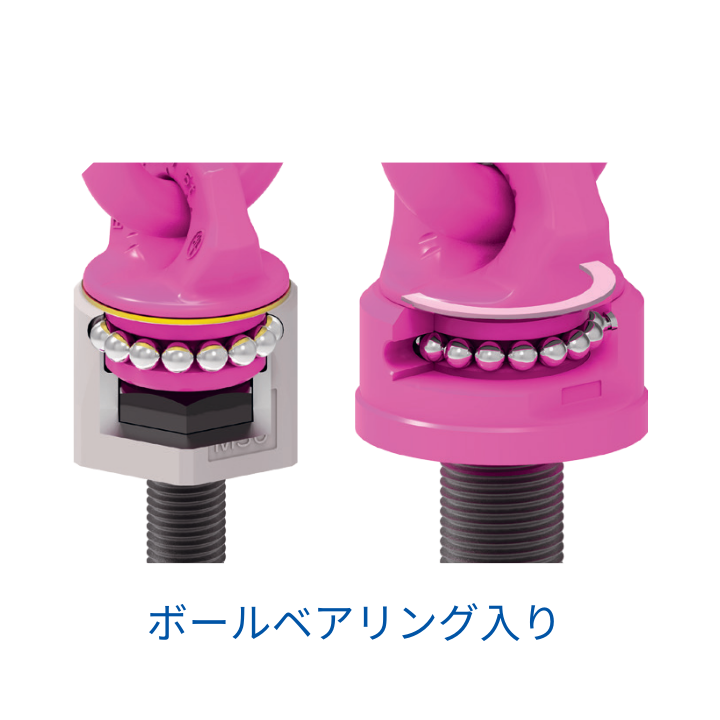

バリオリングは、リング部が230°可動し、ボルト上部が360°回転するリフティングポイントです。全方向負荷に対応するリングは、全数磁気探傷検査に合格しており、その最大使用荷重は50tを誇ります。また、本体にボールベアリングを内蔵しているので、負荷時でもスムーズに360°回転します。重量積載物を回転・反転させる場合に最適なリフティングポイントです。
・負荷時でもスムーズな回転が可能。

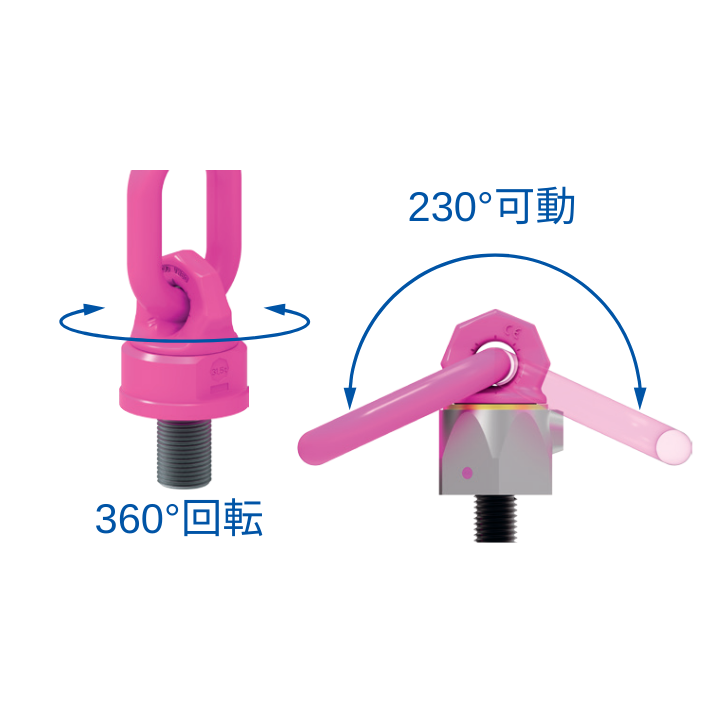

・リング部230°旋回、ボルト部360°回転で全方向負荷が可能。
・0.3〜50t、M8〜M150まで対応出来る豊富なサイズバリエーション。
・メートルねじの他、インチねじ(ユニファイ、ウィット)、メートルねじ細目など対応可能
・全数磁気探傷検査に合格したボルトを使用。
・雰囲気温度によって色変化するピンクパウダーコーティングをリング部に施しています。
・ロングボルトもございます。お問い合わせ下さい。
※相手面に密着させてご使用下さい

※安全係数 4:1
※ボルトは記載の締付トルクに則って取り付けてください。

出荷目安:都度確認(取寄品となりますので、ご注文前にご確認願います。)

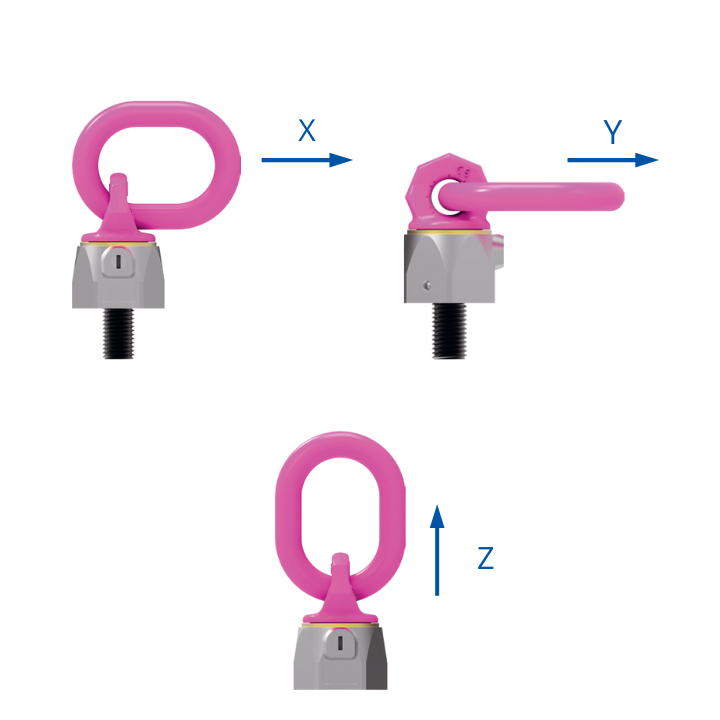

商品コード 呼び 使用荷重
X[tf]
使用荷重
Y[tf]
使用荷重
Z[tf]
締め付け
トルク
035STVWBGM08 M8 0.3 0.4 0.6 10Nm
035STVWBGM10 M10 0.45 0.6 0.9 10Nm
035STVWBGM12 M12 0.6 0.75 1.2 10Nm
035STVWBGM16 M16 1.3 1.5 2.6 30Nm
035STVWBGM20 M20 2 2.5 4 70Nm
035STVWBGM24 M24 3.5 4 7 150Nm
035STVWBGM30 M30 5 6 10 225Nm
035STVWBGM36 M36 8 10 15 410Nm
035STVWBGM42 M42 12 13 17 550Nm
035STVWBGM48 M48 13 16 18 550Nm
035STVWBGM56 M56 16 22 28 800Nm
035STVWBGM64 M64 16 25 28 800Nm
035STVWBGM90 M90 40 50 50 2,000Nm

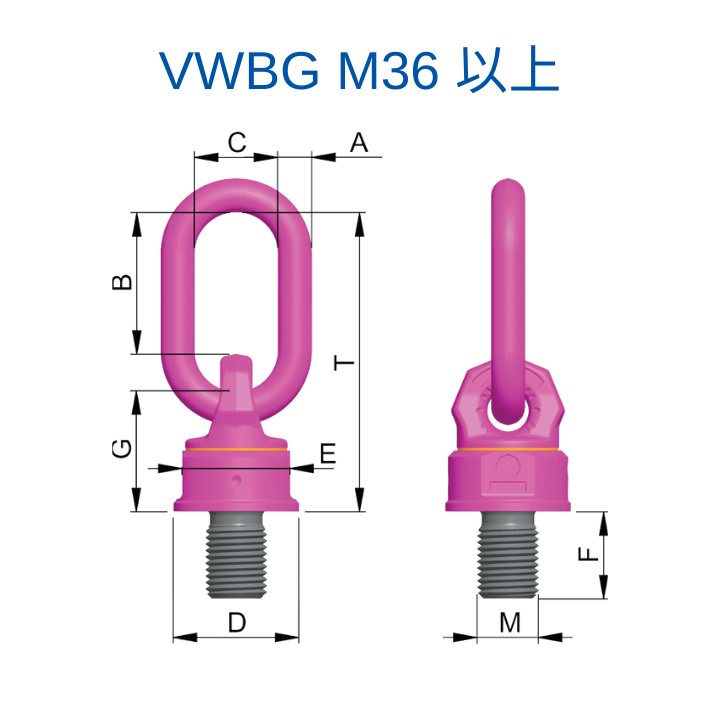

サイズ表 単位(mm)
呼び T A B C D E F G
M8 76 8 31 29 30 28 13 36
M10 78 8 31 29 33.5 30 17 38
M12 107 10 49 35 42 36 21 47
M16 114 13 46 38 48 41 25 56
M20 137 13 54 35 62 55 33 67
M24 173 18 66 40 81 70 41 88
M30 221 22 90 50 99 85 50 106
M36 208 22 86 50 90 80 54 94
M42 234 26 111 65 98 85 63 95
M48 234 26 111 65 98 85 68 95
M56 271 32 119 70 120 95 84 120
M64 271 32 119 70 120 95 94 120
M90 378 46 168 110 170 145 135 159
