吊り具 > 自在アイボルト > RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン
RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン
拡大画像

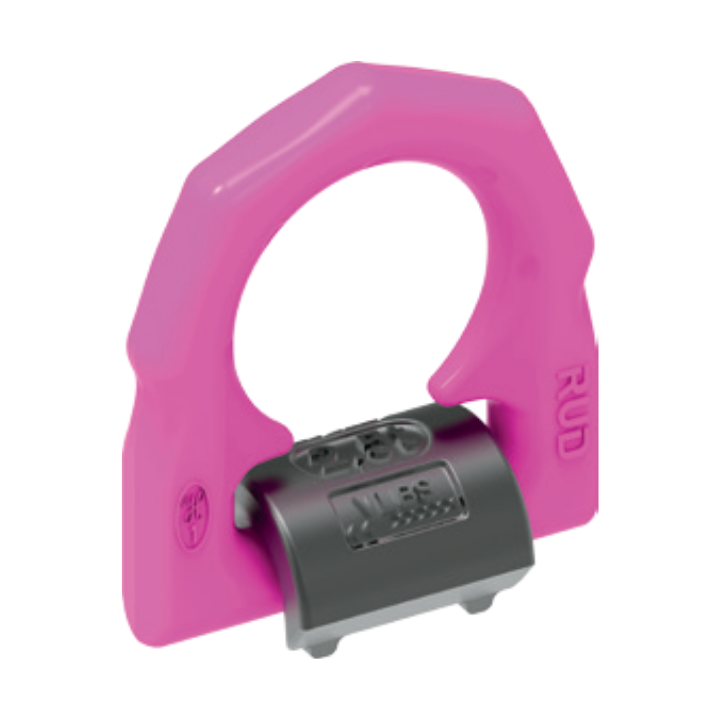

RUD 溶接式ロードリング 固定スプリング付(VLBS-U型) ルッドスパンセットジャパン

北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

【特長】

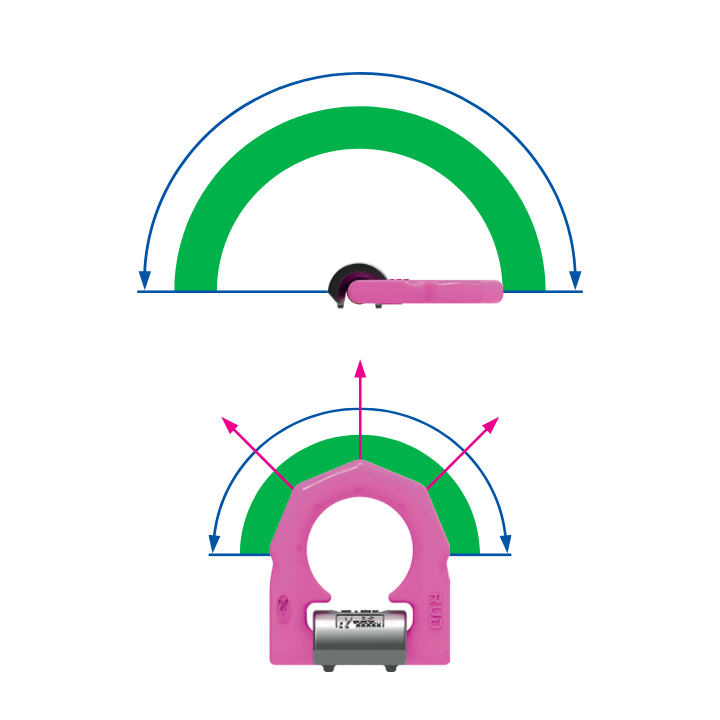

リングが可動し180°の負荷方向に対応する、溶接式のリフティングポイントです。カバー下のテンションスプリングにより、リング部を所望位置で支持でき、また騒音も軽減されます。溶接式取り付けにより、継ぎ目が完全に遮へいされ腐食装が生じないため、屋外でも使用可能。

・容易かつ迅速な溶接式取り付けが可能です。
・シンプルな美観形状設計。

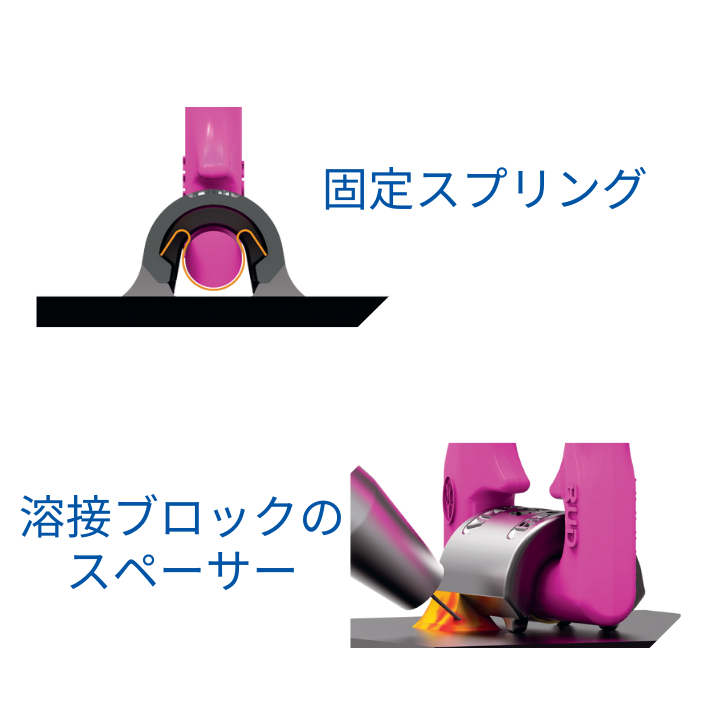

・テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減。(1.5t〜10t)
・高度の動的および静的剛性。
・溶接適合材質St52.3(1.0570)の鍛造加工品で、DIN5688準拠、品質等級100、80、および全数磁気探傷検査合格品です。
・スペーサ(約3mm)は、ルート溶接に要する空隙材として機能します。
・溶接継ぎ目の配置(HV貫通式)により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮へいされるため、腐食層の生じる恐れがないので、屋外でも使用できます。

 ※安全係数 4:1

出荷目安:都度確認

商品コード 型式 使用荷重[tf] 重量[kg]
035STVLBSU1S5 VLBS-U1.5t 1.5 0.35
035STVLBSU2S5 VLBS-U2.5t 2.5 0.47
035STVLBSU4 VLBS-U4t 4 0.76
035STVLBSU6S7 VLBS-U6.7t 6.7 1.9
035STVLBSU10 VLBS-U10t 10 2.9
035STVLBSU16 VLBS-U16t 16 7.12

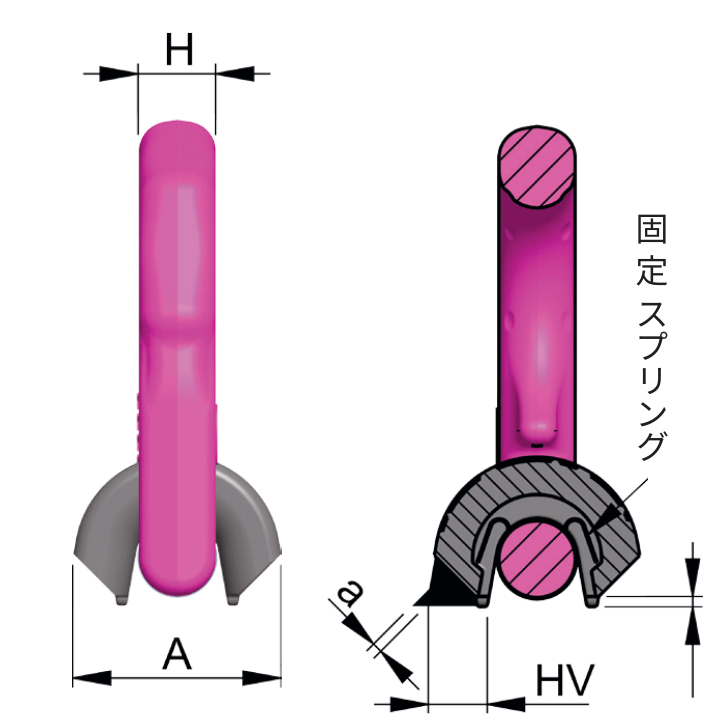

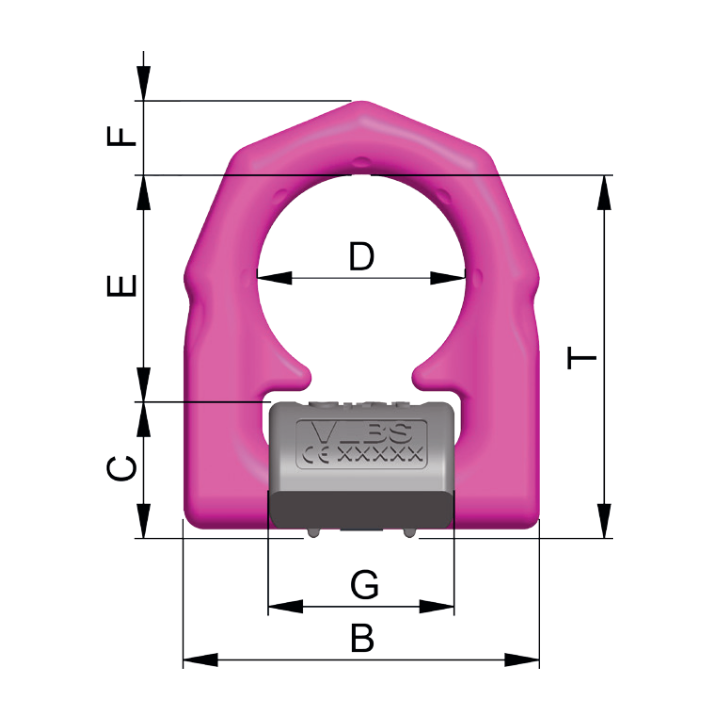

サイズ表 単位(mm)
型式 T A B C D E F G H 溶接シーム
VLBS-U1.5t 65 33 66 25 38 40 14 33 14 HV5+a3◺
VLBS-U2.5t 75 36 77 27 45 48 16 40 14 HV7+a3◺
VLBS-U4t 83 42 87 31 51 52 18 46 16 HV8+a3◺
VLBS-U6.7t 117 61 115 44 67 73 24 60 22 HV12+a4◺
VLBS-U10t 126 75 129 55 67 71 26.5 60 26 HV16+a4◺
VLBS-U16t 174 96 190 69 100 105 40 90 26 HV25+a6◺
