吊り具 > 自在アイボルト > キー付きアイポイント

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

キー付きアイポイント キー付きアイポイント キー付きアイポイント キー付きアイポイント
キー付きアイポイント キー付きアイポイント キー付きアイポイント キー付きアイポイント
拡大画像

キー付きアイポイント

YOKE 自在アイボルトの特徴


北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

【特長】

●軸方向に対して360°回転します。
●JIS型アイボルトと同じねじサイズで約3倍の使用荷重のため、ねじ穴加工がより小さいサイズで済みます。
●キーをボルトの六角穴に差し込むと、リングとボルトが固定され手でボルトの締付けが可能となります。
●締付け後キーを外すと負荷方向に360°リングが回転する状態になります。
●キーは取り外しが可能ですので使用中は別保管することもできます。

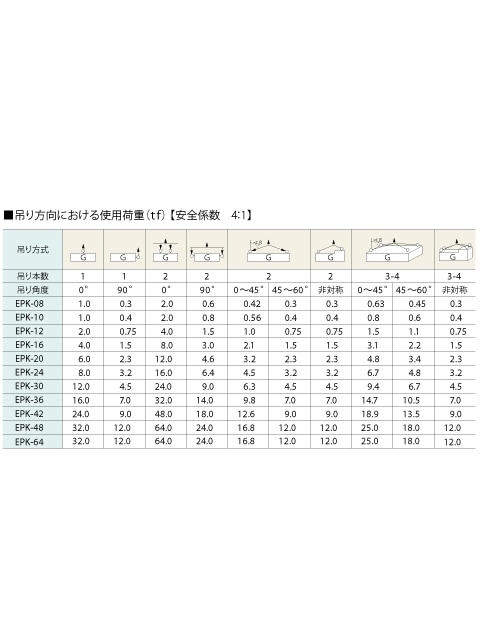

※安全係数 4:1
※ボルトは記載の締付トルクに則って取り付けてください。

出荷目安:3営業日以内

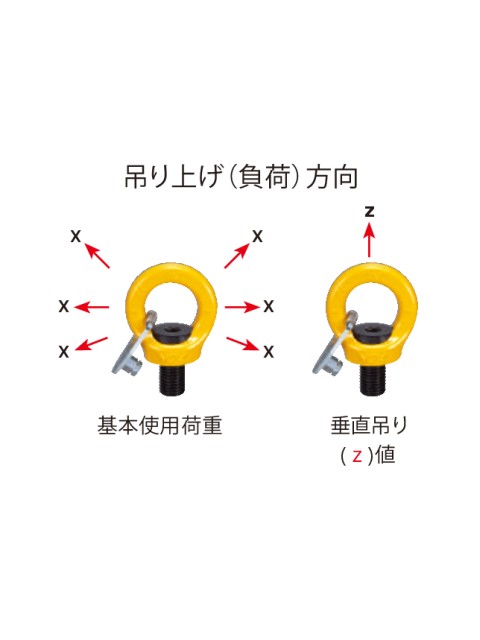

商品コード 型式 使用荷重
X[tf]
使用荷重
Z[tf]
サイズ 締付
トルク
重量
[kg]
035ZYEPK08 EPK-08 0.3 1 M8 10Nm 0.1
035ZYEPK10 EPK-10 0.4 1 M10 10Nm 0.1
035ZYEPK12 EPK-12 0.75 2 M12 10Nm 0.2
035ZYEPK16 EPK-16 1.5 4 M16 30Nm 0.3
035ZYEPK20 EPK-20 2.3 6 M20 70Nm 0.6
035ZYEPK24 EPK-24 3.2 8 M24 150Nm 1
035ZYEPK30 EPK-30 4.5 12 M30 350Nm 1.8
035ZYEPK36 EPK-36 7 16 M36 410Nm 3.2
035ZYEPK42 EPK-42 9 24 M42 550Nm 5
035ZYEPK48 EPK-48 12 32 M48 550Nm 7.6
035ZYEPK64 EPK-64 12 32 M64 800Nm 10.5

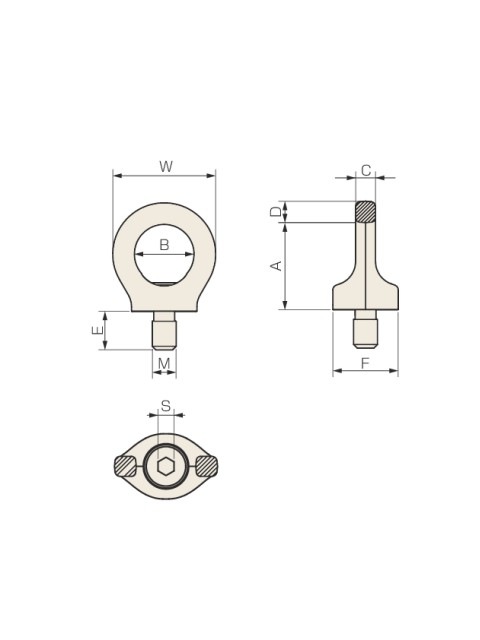

サイズ表 単位(mm)
型式 A B C D E F S W
EPK-08 36 25 8 9 12 25 6 44
EPK-10 36 25 8 9 15 25 6 44
EPK-12 45 30 10 11 18 33 8 52
EPK-16 52 35 14 13 24 35 10 61
EPK-20 60 40 16 15 30 44 12 70
EPK-24 72 48 19 18 36 52 14 84
EPK-30 90 60 24 22 45 60 17 105
EPK-36 109 72 29 27 54 76 22 126
EPK-42 123 82 34 32 63 88 24 147
EPK-48 144 94 38 37 72 104 27 168
EPK-64 147 102 40 43 95 124 27 178
