げんばのドン トップ
吊り具 > 自在アイボルト > リフティングポイント

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

リフティングポイント リフティングポイント リフティングポイント
リフティングポイント リフティングポイント リフティングポイント
拡大画像

リフティングポイント

YOKE 自在アイボルトの特徴


北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

【特長】

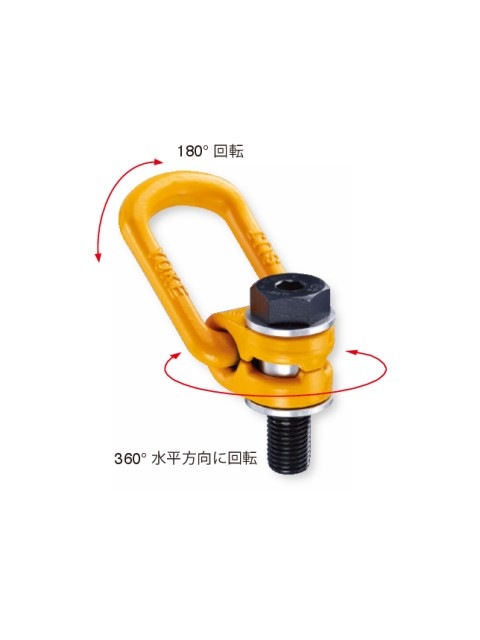

●取付け面に対してリング部分が180°可動し、軸方向に対しては360°回転します。
●JIS型アイボルトと同じねじサイズで約3倍の使用荷重のため、ねじ穴加工がより小さいサイズで済みます。
●ボルト位置をリングの中心よりずらした設計のため、必ず負荷方向にリング部が回転し、横荷重のみ負荷されることはありません。

【用途】
大型樹脂成形用金型、ダイキャスト用金型の移動、反転作業
トンネル、橋梁工事などの重量部材の搬入、移動
各種プラント、機械装置などの搬入、移動、設置

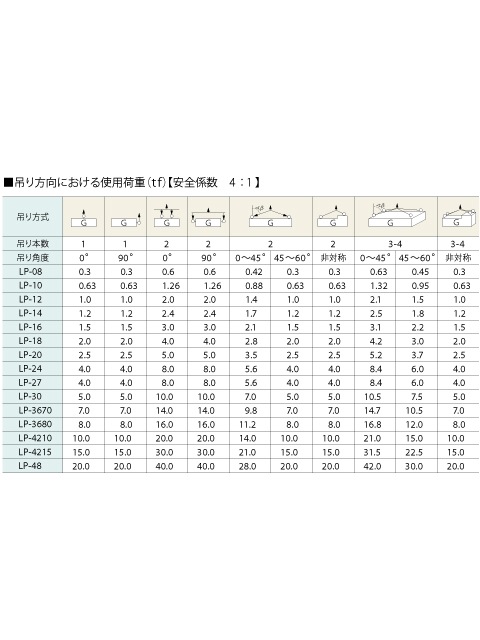

※安全係数 4:1
※ボルトは記載の締付トルクに則って取り付けてください。

出荷目安:3営業日以内

商品コード 型式 使用荷重
[tf]
サイズ 締付
トルク
重量
[kg]
035ZYLP10 LP-10 0.63 M10 60Nm 0.3
035ZYLP12 LP-12 1 M12 100Nm 0.5
035ZYLP16 LP-16 1.5 M16 150Nm 0.5
035ZYLP20 LP-20 2.5 M20 250Nm 1.3
035ZYLP24 LP-24 4 M24 400Nm 1.4
035ZYLP30 LP-30 5 M30 500Nm 3.1

サイズ表 単位:(mm)
型式 A B C D E F G H S SW
LP-10 30 35 36 10 16 85 55 29 6 17
LP-12 33 37 44 14 18 98 57 36 8 19
LP-16 33 37 46 14 24 98 57 36 10 24
LP-20 50 54 57 17 30 140 82 44 12 30
LP-24 50 54 59 17 36 140 82 44 14 36
LP-30 60 65 81 23 48 170 99 62 17 46
