吊り具 > 自在アイボルト > RUD スターポイント(VRS型回転アイボルト)

メーカー機能を持つコンドーテックだからできる
高品質商品を安心・安全と共にお届けします。

RUD スターポイント(VRS型回転アイボルト) RUD スターポイント(VRS型回転アイボルト) RUD スターポイント(VRS型回転アイボルト) RUD スターポイント(VRS型回転アイボルト)
RUD スターポイント(VRS型回転アイボルト) RUD スターポイント(VRS型回転アイボルト) RUD スターポイント(VRS型回転アイボルト) RUD スターポイント(VRS型回転アイボルト)
拡大画像

RUD スターポイント(VRS型回転アイボルト)

北海道・沖縄・離島へのお届けは別途送料が発生します。事前にご連絡ください。

※在庫少量のため要事前確認


【特長】

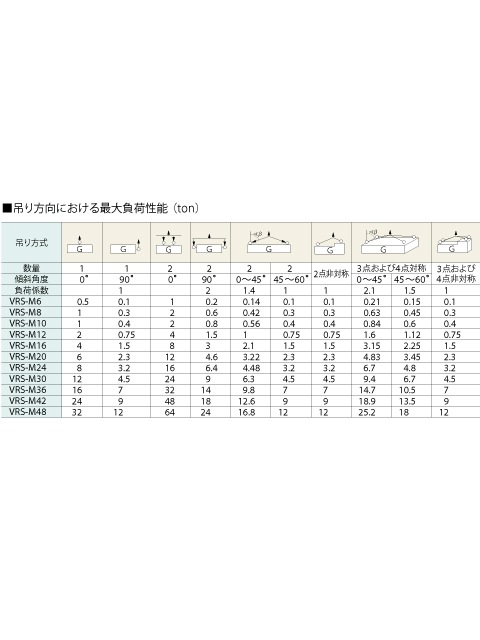

●アイボルトの横方向負荷は禁止されていますが、2〜4点吊りなど複数点での吊り上げを行う場合、固定締付けされたアイボルトのリング面を引張り方向に合わせることは不可能です。

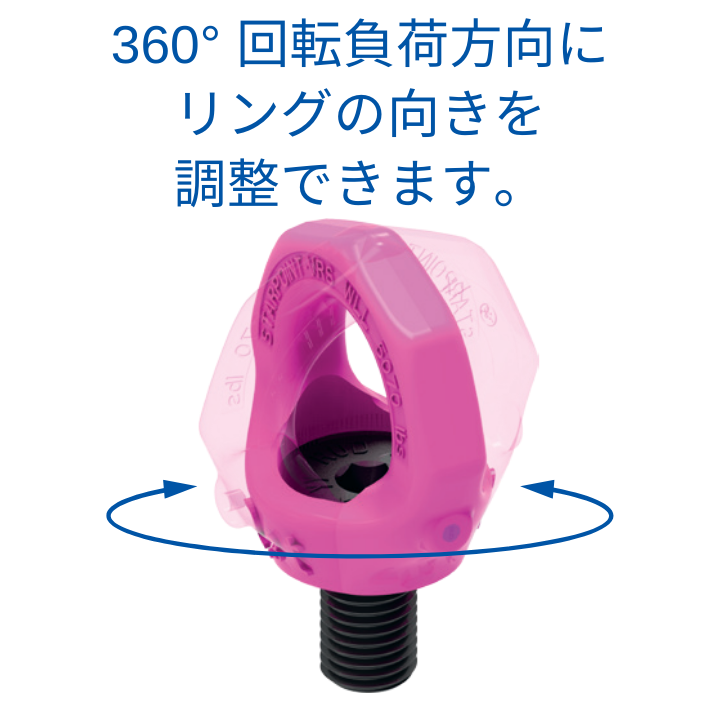

●スターポイントは負荷有効範囲に対する定格負荷性能仕様(ボルトを固定した状態でも引張り方向に回転)で、通常のアイボルトでは不可とされていた横吊りを可能としました。
●「スターポイント」を使用すれば、ボルト固定した状態で も引張り方向に回転します。

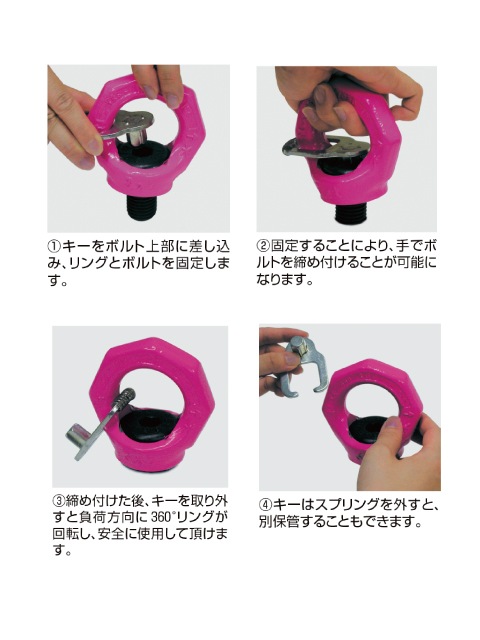

<専用工具は必要ありません。>

※安全係数 4:1
※ボルトは記載の締付トルクに則って取り付けてください。

出荷目安:都度確認

商品コード 型式 使用荷重
[tf]
重量
[kg]
締め付け
トルク
035STVRSM06 VRS-M6 0.1 0.07 5Nm
035STVRSM08 VRS-M8 0.3 0.1 10Nm
035STVRSM10 VRS-M10 0.4 0.1 10Nm
035STVRSM12 VRS-M12 0.75 0.2 25Nm
035STVRSM16 VRS-M16 1.5 0.3 60Nm
035STVRSM20 VRS-M20 2.3 0.5 115Nm
035STVRSM24 VRS-M24 3.2 0.9 190Nm
035STVRSM30 VRS-M30 4.5 1.7 330Nm
035STVRSM36 VRS-M36 7.0 2.9 590Nm
035STVRSM42 VRS-M42 9.0 4.6 925Nm
035STVRSM48 VRS-M48 12.0 7.0 1,400Nm

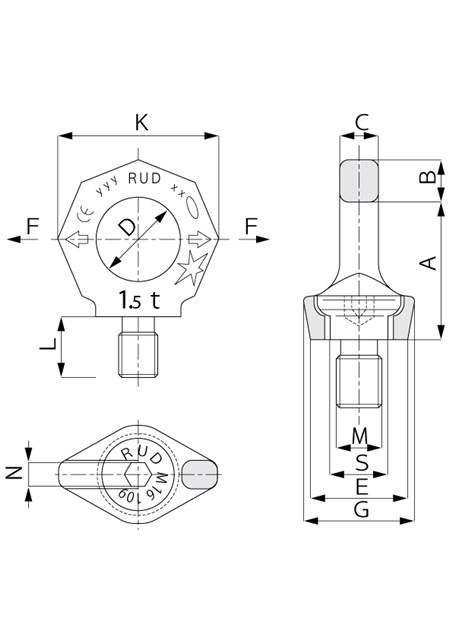

サイズ表 単位(mm)
型式 A B C D E G K L M N S
VRS-M6 27 9 7 20 23 28 37 9 6 6 13
VRS-M8 34 11 8.5 25 25 28 47 12 8 6 16
VRS-M10 34 11 8.5 25 25 28 47 15 10 6 16
VRS-M12 42 13 10 30 30 34 56 18 12 8 20
VRS-M16 49 15 14 35 35 40 65 24 16 10 23.5
VRS-M20 57 17 16 40 40 50 75 30 20 12 29
VRS-M24 69 21 19 48 48 60 90 36 24 14 35
VRS-M30 86 26 24 60 60 75 112 45 30 17 44
VRS-M36 103 32 29 72 75 90 135 54 36 22 53
VRS-M42 120 38 34 82 85 105 158 63 42 24 61.5
VRS-M48 137 43 38 94 100 120 180 72 48 27 70.5
